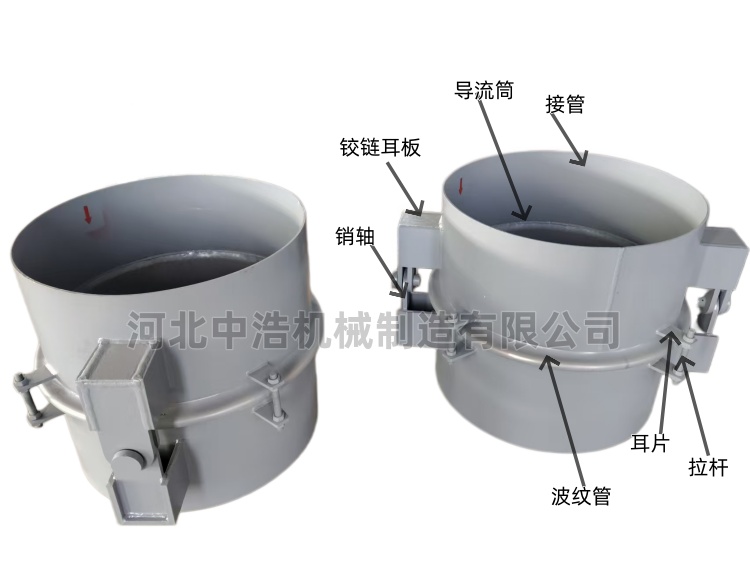

双向铰链波纹补偿器，也叫双铰链波纹膨胀节，由两个波纹管+中间接管+两组铰链铰座+平衡拉杆组成。只能做单平面内的横向位移+角向偏转，不允许、不吸收轴向伸缩，还能自带抵消管道内压推力。





     工作原理主要是管道受热膨胀或地基沉降时：两个波纹管在同一平面内弯曲变形，铰链随动转动，把横向偏移、角度偏差消化掉；同时拉杆+铰链锁住轴向，不让管道前后窜动，内压推力由铰链和拉杆承担，不传给泵、风机、锅炉设备。 双向铰链波纹补偿器主要用在电厂烟风管道、送粉管道、热风管道，化工、炼油：高温工艺管道单平面偏移，风机、引风机、除尘器进出口管道，- 厂房管道走位偏差、基础沉降补偿起到吸收管道水平/竖向横向位移. 吸收管道角向转角、安装偏差、地基沉降和限制轴向位移，杜绝管道拉长、设备被拉裂从而平衡介质内压推力，减轻固定支架荷载作用。还可以对风机、烟风管道减振、降噪、缓冲震动等作用。





     安装切记只能同一平面安装，禁止斜装、异面装，出厂限位架卡位调好后再拆除，严禁轴向强行顶拉安装，焊渣不能溅到波纹管，禁止敲击波纹，. 切记保留平衡拉杆，不可私自拆除。
